Chaque porte reliant deux classes de propreté a besoin d'un sas, mais un sas n'est pas qu'une simple boîte à deux portes. Son type, sa taille et sa stratégie de pression doivent correspondre à la direction de contamination que l'on cherche à bloquer : se tromper dans ce choix, et le sas échoue soit à protéger la pièce la plus propre, soit, pire, laisse fuir la contamination même qu'il était censé contenir. Ce guide passe en revue les types de sas utilisés dans les installations GMP, les trois stratégies de pression qui les sous-tendent, et ce que l'Annexe 1 des BPF de l'UE attend de leur conception.
Points clés à retenir
- Un sas de salle blanche est une petite pièce à portes asservies qui sépare deux classes de propreté afin que le personnel, les équipements ou les matériaux puissent franchir la limite sans rompre la cascade de pression.
- Les trois types fonctionnels sont le sas de personnel (PAL), le sas de matériel (MAL) et la douche à air, chacun conçu pour un type de passage différent.
- Les sas fonctionnent selon l'une de trois stratégies de pression — cascade, bulle ou puits —, et choisir la mauvaise stratégie pour la direction de contamination à protéger annule l'utilité même du sas.
- L'Annexe 1 des BPF de l'UE (2022) exige des portes asservies ou alarmées afin qu'une seule porte puisse s'ouvrir à la fois, ainsi qu'une alimentation en air du sas dimensionnée et qualifiée dans le cadre de la cascade de pression de l'installation.
- Le type et la taille d'un sas sont des décisions d'implantation, pas un équipement choisi après coup : transformer a posteriori un sas cascade en sas bulle dans un réseau aéraulique conçu pour une cascade est une modification de construction, pas un simple réglage.
Qu'est-ce qu'un sas de salle blanche et à quoi sert-il ?

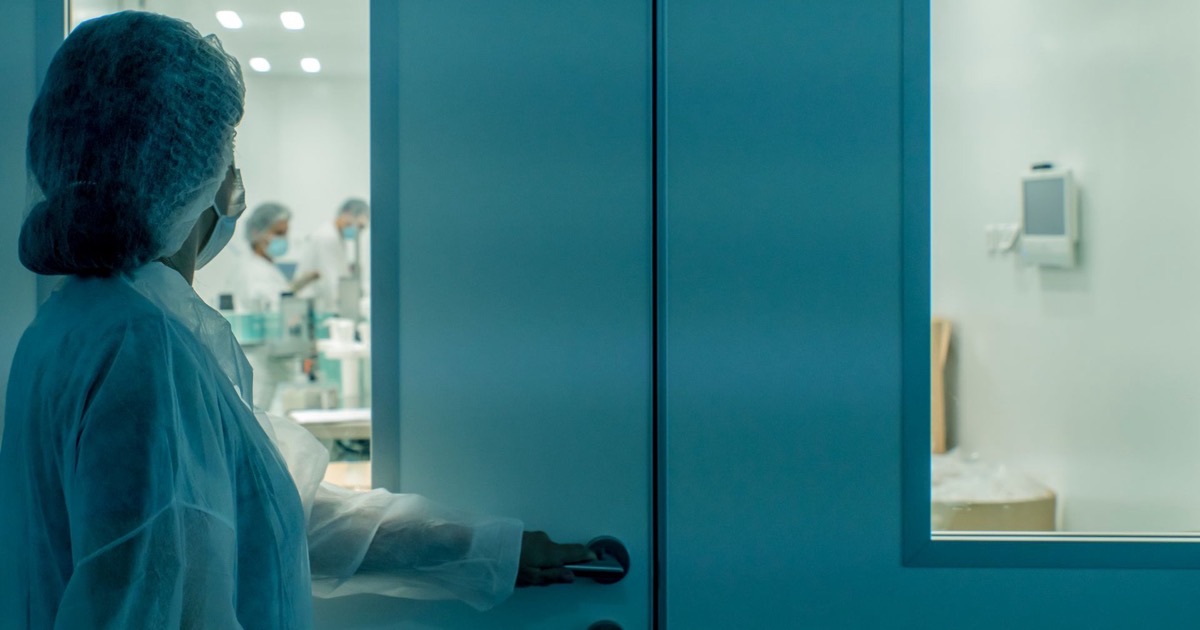

Un sas de salle blanche est une petite pièce de transition dotée de deux portes asservies ou plus, qui sépare des zones de classes de propreté ISO ou GMP différentes. Il empêche l'air et la contamination de circuler directement entre les pièces lorsque le personnel, les équipements ou les matériaux franchissent une limite de classe, et c'est là que le personnel s'habille ou que les matériaux sont essuyés et mis en attente avant d'entrer côté le plus propre.
Le sas y parvient en maintenant sa propre pression par rapport aux deux pièces qu'il relie, de sorte que l'air se déplace toujours dans la direction prévue par la conception lorsqu'une porte s'ouvre, et en empêchant l'ouverture simultanée des deux portes afin que les deux pièces ne soient jamais brièvement réunies en un seul volume d'air.
Quels sont les différents types de sas de salle blanche ?
Les installations GMP utilisent généralement trois types fonctionnels de sas, et une seule installation en nécessite habituellement plusieurs : un sas de personnel pour l'habillage, un sas de matériel pour les équipements et composants, et, lorsque l'écart de classe est important, une douche à air pour retirer les particules libres du personnel déjà habillé.
| Type de sas | Ce qui transite | Caractéristiques typiques | Objectif |
|---|---|---|---|
| Sas de personnel (PAL) | Opérateurs | Bancs d'habillage, une séparation de banc « côté sale/côté propre », poste de désinfection des mains | Permet au personnel de revêtir la tenue de salle blanche avant d'entrer dans une zone de classe supérieure |
| Sas de matériel (MAL) | Équipements, composants, matières premières | Trappe de transfert ou pièce complète, étape d'essuyage ou de déconditionnement | Fait transiter les matériaux à travers une limite de classe sans mouvement de personnel |
| Douche à air | Personnel habillé | Jets d'air filtré HEPA à haute vitesse, asservis aux portes du sas | Élimine les particules libres des tenues avant l'entrée dans le cœur de la salle blanche |

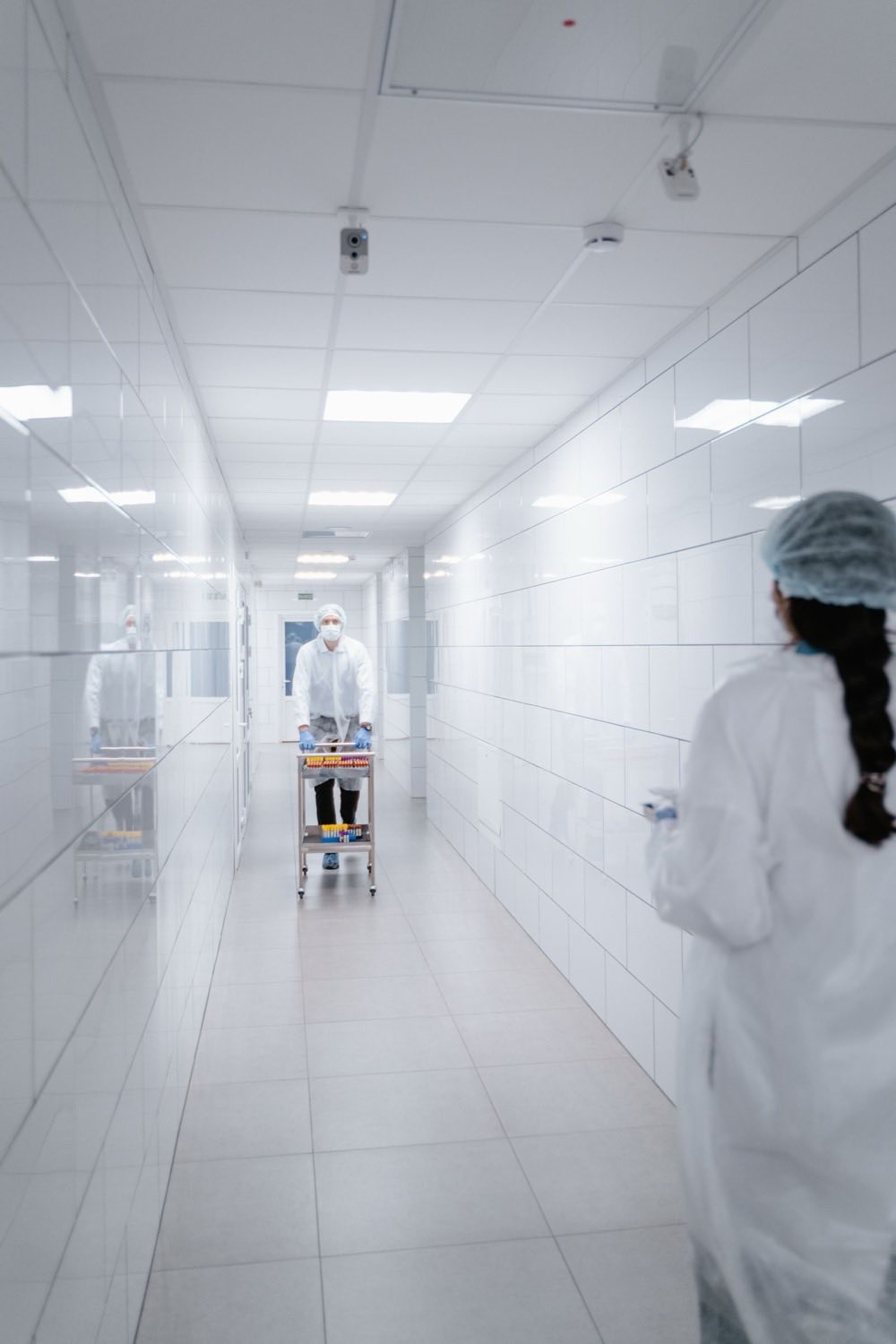

Séparer les sas de personnel et de matériel lorsque l'espace le permet évite que le flux d'habillage ne croise le mouvement des équipements, l'un des seize éléments de maîtrise de la contamination qu'une stratégie de maîtrise de la contamination doit justifier.
Cascade, bulle ou puits : quelle stratégie de pression choisir ?
La pression d'un sas par rapport à ses deux pièces voisines n'est pas fixe : elle est choisie pour correspondre à la direction de contamination à bloquer. Les concepteurs GMP distinguent trois stratégies : cascade, bulle et puits.
| Stratégie | Pression du sas par rapport aux deux pièces voisines | Direction de contamination protégée | Cas d'usage typique |
|---|---|---|---|
| Cascade | Entre les deux — diminue par paliers de la pièce la plus propre vers la moins propre | Protège la pièce la plus propre de la moins propre | Un palier unidirectionnel standard entre classes GMP adjacentes, par exemple un couloir de grade B vers un couloir de grade C |
| Bulle | Supérieure aux deux | Protège chaque pièce voisine de l'autre | Entre deux pièces qui ne doivent pas se contaminer mutuellement, comme deux procédés propres indépendants partageant un couloir |
| Puits | Inférieure aux deux | Confine la contamination générée dans le sas, ou apportée depuis un côté, afin qu'elle ne puisse s'échapper vers aucune des deux pièces | Transferts impliquant des matières dangereuses, toxiques ou biologiquement actives, où le confinement prime sur la protection contre l'entrée de contamination |
Notre guide de conception CVC pour salles blanches détaille les 10 à 15 Pa par palier que l'Annexe 1 des BPF de l'UE (2022) donne comme valeur indicative pour la cascade de pression entre classes adjacentes ; ce même chiffre constitue généralement le point de départ pour dimensionner l'écart de pression d'un sas cascade par rapport à ses deux voisins.
Qu'exige l'Annexe 1 des BPF de l'UE pour la conception et l'exploitation des sas ?
L'Annexe 1 des BPF de l'UE (2022) impose des sas entre les zones de classes de propreté différentes et attend que les sas de personnel et de matériel soient séparés lorsque l'implantation le permet, afin que le flux d'habillage et le mouvement des équipements ne partagent pas le même espace de transition. Elle attend également un système d'asservissement, ou un système d'alerte visuelle et/ou sonore, afin qu'une seule porte puisse être ouverte à la fois — les deux portes ne sont jamais ouvertes ensemble, ce qui réunirait brièvement les deux pièces en un seul volume d'air.
Au-delà des portes elles-mêmes, l'Annexe 1 considère le sas comme faisant partie du système aéraulique de l'installation : son débit d'air soufflé, son taux de renouvellement d'air et son écart de pression doivent être dimensionnés pour les classes qu'il relie et confirmés lors de la qualification, au même titre qu'une pièce est qualifiée. Un guide sur les exigences GMP sous-jacentes est tenu à jour par gmp-compliance.org.
Comment la conception des sas s'intègre à la cascade de pression de votre installation
Un sas ne se conçoit pas isolément : sa stratégie de pression n'a de sens que dans le contexte des classes situées de part et d'autre. Notre introduction au zonage GMP et aux cascades de pression explique comment les décisions de classification fixent cette cascade avant même de dimensionner un sas, et le guide de conception CVC pour salles blanches détaille comment le taux de renouvellement d'air et l'écart de pression sont calculés une fois la cascade fixée. Le sas est l'endroit où ces deux décisions rencontrent une porte.
Erreurs courantes de conception des sas de salle blanche
- Utiliser un sas cascade alors qu'un sas bulle ou puits serait en réalité nécessaire, de sorte que le sas protège la mauvaise pièce contre la mauvaise direction de contamination.
- Partager un même sas pour l'habillage du personnel et le transfert de matériel alors que l'implantation aurait pu les séparer, mélangeant ainsi dans un même espace deux risques de contamination très différents.
- Dimensionner le sas avec l'espace au sol restant plutôt qu'en fonction des étapes d'habillage ou des équipements qu'il doit accueillir, ce qui en fait un goulot d'étranglement ou un endroit où les portes finissent calées ouvertes.
- Négliger la qualification de l'asservissement ou de l'alarme, si bien qu'un capteur de porte défaillant passe inaperçu jusqu'à ce qu'un audit ou un événement de contamination le révèle.
- Traiter le taux de renouvellement d'air du sas comme un détail secondaire plutôt que de le dimensionner, comme pour les pièces qu'il relie, en fonction de la classe et du temps de récupération à tenir.
Un sas dimensionné et mis en pression pour la mauvaise direction de contamination ne protège rien : il ne fait qu'ajouter une porte.
Questions fréquentes
Qu'est-ce qu'un sas de salle blanche et à quoi sert-il ?
Un sas de salle blanche est une petite pièce de transition dotée de deux portes asservies ou plus, qui sépare des zones de classes de propreté différentes. Il empêche l'air et la contamination de circuler directement entre les pièces lorsque le personnel, les équipements ou les matériaux franchissent une limite de classe, et c'est là que le personnel s'habille ou que les matériaux sont essuyés avant d'entrer côté le plus propre.
Quels sont les différents types de sas de salle blanche ?
Les trois types courants sont le sas de personnel (PAL), où les opérateurs s'habillent avant d'entrer dans une zone plus propre ; le sas de matériel (MAL), qui fait transiter équipements et composants sans mouvement de personnel ; et la douche à air, qui projette de l'air filtré sur le personnel habillé pour retirer les particules libres avant son entrée dans le cœur de la salle blanche.
Quelle est la différence entre un sas cascade, bulle et puits ?
Un sas cascade se situe à une pression intermédiaire entre ses deux pièces voisines, diminuant par paliers du côté le plus propre vers le moins propre. Un sas bulle est maintenu à une pression supérieure à celle de ses deux voisins, protégeant chaque pièce de l'autre. Un sas puits est maintenu à une pression inférieure aux deux, confinant la contamination générée en son sein ou apportée depuis un côté.
Qu'exige l'Annexe 1 des BPF de l'UE pour les sas ?
L'Annexe 1 des BPF de l'UE (2022) impose des sas entre les zones de classes de propreté différentes, avec une séparation des sas de personnel et de matériel lorsque cela est possible, ainsi qu'un système d'asservissement ou d'alerte permettant à une seule porte de s'ouvrir à la fois. Elle attend également que les sas soient qualifiés dans le cadre de la cascade de pression, avec une alimentation en air dimensionnée pour les classes qu'ils relient.
Comment choisir le bon type de sas pour une conception ?
Faites correspondre la stratégie de pression du sas à ce que vous cherchez à protéger. Utilisez la cascade pour un palier unidirectionnel standard entre classes, la bulle lorsque les deux pièces adjacentes doivent être protégées l'une de l'autre, et le puits lorsque le matériau ou le procédé traversant le sas est la source de contamination à confiner, comme lors de transferts dangereux ou biologiquement actifs.
Quelle est la différence entre un sas et un passe-plat (pass-box) ?
Un passe-plat, ou pass-box, est une petite armoire étanche encastrée dans un mur qui permet aux matériaux de franchir une limite de classe sans ouvrir une pièce sur un couloir ; il n'offre aucun espace au sol où se tenir. Un sas est une pièce à part entière, dimensionnée pour le personnel ou des équipements plus volumineux, avec sa propre pression et, généralement, des portes asservies.
